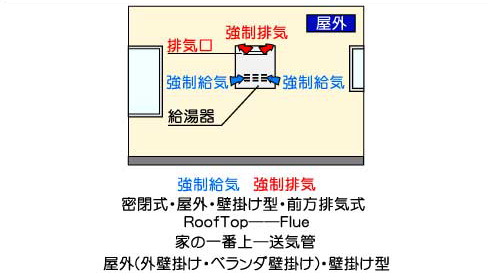

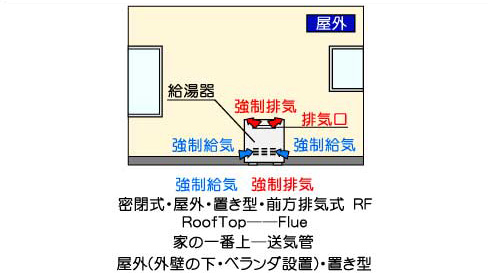

| 1-RF式 (壁掛け型・置型) |
| 最近の戸建て・集合住宅に多いタイプ |
|
|
|

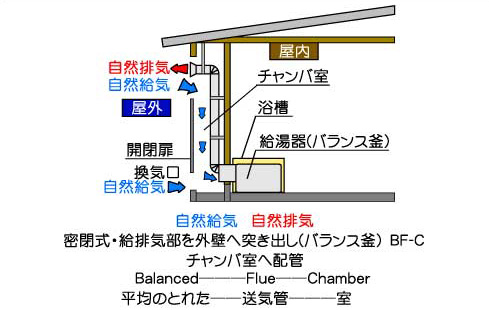

4-BＦ式 風呂釜専用 (浴室内設置)
(バランス釜)
壁抜き型 |
|
5-BＦ式 風呂釜専用 (浴室内設置)
(バランス釜) 壁抜き型
給気・排気の２本の配管型 |
|
|
|
|
|
|
|
|
|
|
|
|
| 1-RF式 (壁掛け型・置型) |
| 最近の戸建て・集合住宅に多いタイプ |
| RF |
密閉式 |
吸気 |
排気 |

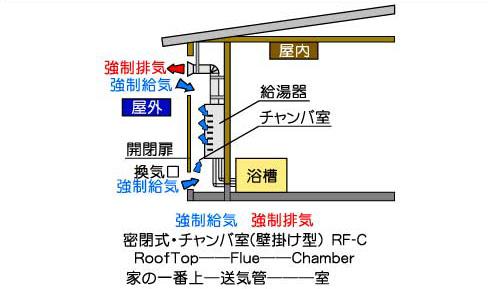

壁掛け型

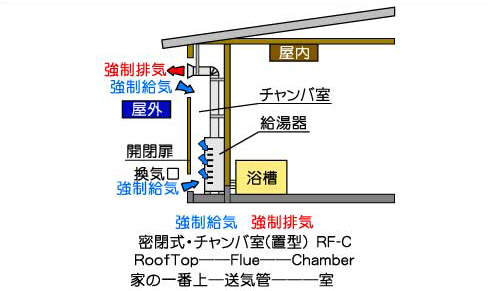

置型 |
外壁に設置 |
|
| 屋外より |
屋外へ |
| 強制 |
強制 |
給湯器を屋外に設置するので、給気・排気の動作不良の場合でも、不完全燃焼・排気ガ
ス排出不良等の場合でもが危険回避度が高いです
屋外でも、仕切り板・屋根等で囲われた場所では、換気が不十分になる恐れがあるので
考慮が必要です屋内には設置できません。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

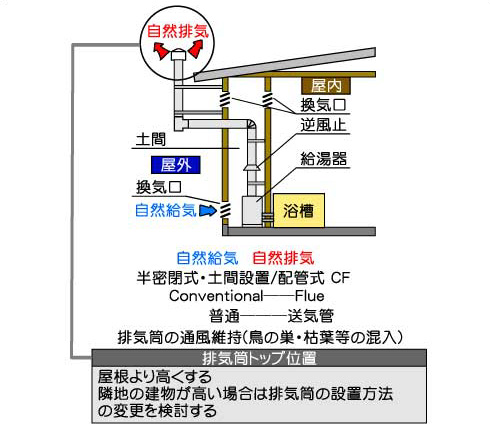

| 2-CＦ式 風呂釜専用(浴室隣接設置タイプ) |
| 排気用 1本管 |
| CF |
半密閉式 |
吸気 |
排気 |
置型 |
上方排気管 |
| 屋外より |
屋内へ |
| 自然 |
自然 |
最近は室内の気密性が高まっているため、換気扇の運転で、浴室にも影響がでて負圧と
なることがありますので、浴室内へのＣＦ式風呂釜設置は、排ガスが逆流する可能性が
ありますので、設置は不可です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

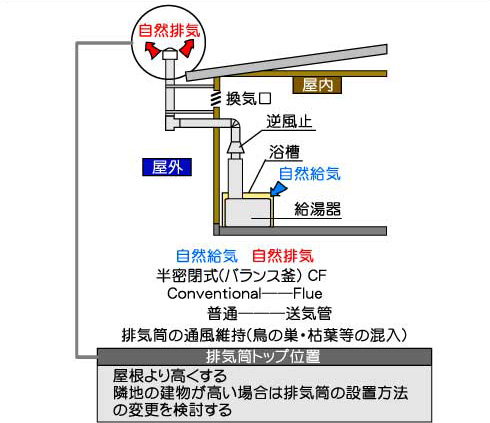

| 3-CＦ式 風呂釜専用(浴室内設置タイプ) |
| 排気用 1本管 |
| CF |
半密閉式 |
吸気 |
排気 |
置型 |
上方排気管 |
| 屋内より |
屋外へ |
| 自然 |
自然 |
最近は室内の気密性が高まっているため、換気扇の運転で、浴室にも影響がでて負圧と
なることがありますので、浴室内へのＣＦ式風呂釜設置は、排ガスが逆流する可能性が
ありますので、設置は不可です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

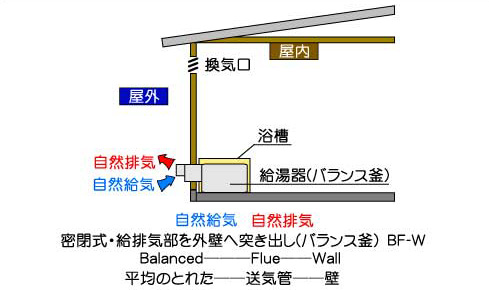

| 3-4-BＦ-W式 風呂釜専用(浴室内設置)(バランス釜) 壁抜き型 |
| 風呂釜専用(浴室内設置)(バランス釜) |
| FF |
密閉式 |
吸気 |
排気 |
置型 |
設置は外壁に
接してること |
| 屋外より |
屋外へ |
| 自然 |
自然 |
給排気管を外気に接する壁を貫通させ、自然通気により給排気をするもの
給排気口の寸法・壁厚を考慮する |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

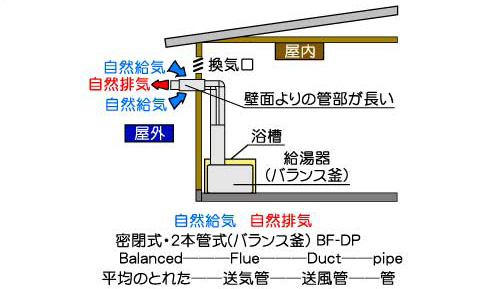

| 5-BＦ-ＤＰ式風呂釜専用(浴室内設置)(バランス釜)給気・排気の２本の配管 |
| 風呂釜専用(浴室内設置)(バランス釜) |
| FF |
密閉式 |
吸気 |
排気 |
置型 |
設置は外壁に
接してること |
| 屋外より |
屋外へ |
| 自然 |
自然 |
給排気管を外気に接する壁を貫通させ、自然通気により給排気をするもの
給気・排気の２本の配管
ＣＦ式(半密閉式)の取替え用。
CF式よりは安全性が向上しますが、屋外設置型への変更が良いです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

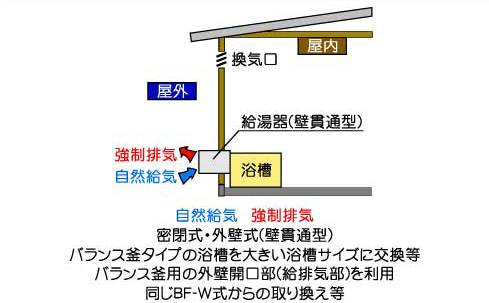

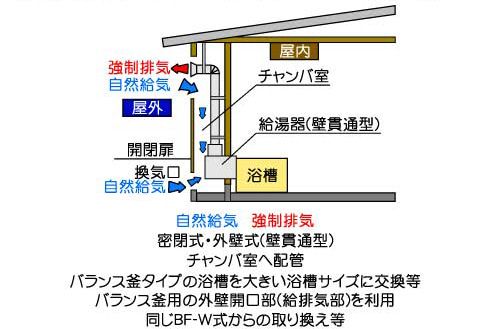

| 6-壁面貫通型 (壁抜き式) |
| 既存BF式の開口部を給気・排気部に使用するので、給排気口の寸法・壁厚を考慮する |
| FF |
密閉式 |
吸気 |
排気 |
置型 |
設置は外壁に
接してること |
| 屋外より |
屋外へ |
| 自然 |
強制 |
大きな浴槽サイズに変更(浴室内にバランス釜(給湯器)が有るため、浴槽サイズを変更)
メーカーによって、名称が違います。
既存BF-Ｃ式密閉式の改修用
既存BF-Ｗ式密閉式の改修用 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
