(5)集合住宅
チャンバ室設置 バランス釜 / 壁掛け型
(浴室内・隣接設置) |
|
|
|
|
|
|
1-BＦ-W式 (チャンバ式)
(バランス釜・単体) |
|
2-壁面貫通型(チャンバ式)
(バランス釜・単体) |
|
3-BＦ-Ｃ式 (チャンバ式)
(バランス釜) (配管有) |
|
4-BＦ-ＤＰ式 (チャンバ式)
(バランス釜) (配管有) |
|
5-壁面貫通型 チャンバ式
チャンバ室内に接続 (配管有) |
|
6-F-Ｃ式 チャンバ式
(壁掛け型・置型)
風呂釜専用 (浴室隣接設置タイプ)
(配管有) |
|
|
|
|
|
|
|
|

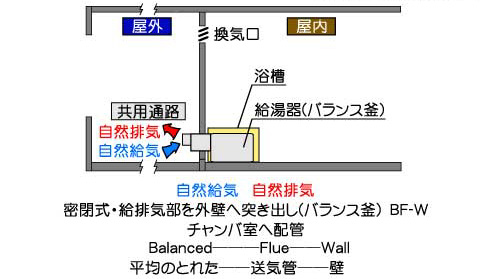

| 1-BＦ-W式 (チャンバ式) (バランス釜・単体) |
| 風呂釜専用(浴室内設置) (バランス釜・単体) |
| FF |
密閉式 |
吸気 |
排気 |
置型 |
設置は外壁に
接してること |
|
| 屋外より |
屋外へ |
| 自然 |
自然 |
給排気管を外気に接する壁を貫通させ、自然通気により給排気をするもの
給排気口の寸法・壁厚を考慮する |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

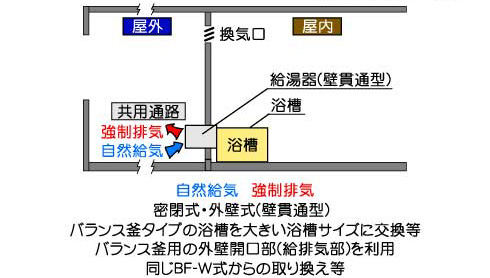

| 2-壁面貫通型(チャンバ式)(バランス釜・単体) |
| 既存BF式の開口部を給気・排気部に使用するので、給排気口の寸法・壁厚を考慮する |
| FF |
密閉式 |
吸気 |
排気 |
置型 |
設置は外壁に
接してること |
|
| 屋外より |
屋外へ |
| 自然 |
強制 |
大きな浴槽サイズに変更(浴室内にバランス釜(給湯器)が有るため、浴槽サイズを変更)
メーカーによって、名称が違います。
既存BF-Ｃ式密閉式の改修用
既存BF-Ｗ式密閉式の改修用 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

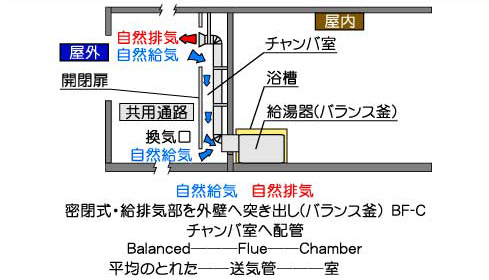

| 3-BＦ-Ｃ式 (チャンバ式) (バランス釜) (配管有) |
| 風呂釜専用(浴室内設置)(バランス釜)チャンバ室内に接続 |
| BF-C |
密閉式 |
吸気 |
排気 |
置型 |
設置は外壁に
接してること |
|
| 屋外より |
屋外へ |
| 自然 |
自然 |
給排気管を外気に接する壁を貫通させ、自然通気により給排気をするもの
給排気口の寸法・壁厚を考慮する
給排気筒を建物の一部のチャンバ室内に接続して、自然通気力により、給排気を行う |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

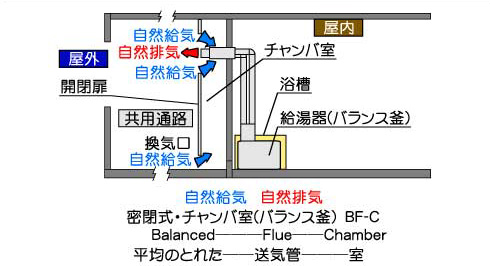

| 4-BＦ-ＤＰ式 (チャンバ式) (バランス釜) (配管有) |
| 風呂釜専用(浴室内設置)(バランス釜) |
| BF-DP |
密閉式 |
吸気 |
排気 |
置型 |
設置は外壁に
接してること |
|
| 屋外より |
屋外へ |
| 自然 |
自然 |
給排気管を外気に接する壁を貫通させ、自然通気により給排気をするもの
給気・排気の２本の配管
ＣＦ式(半密閉式)の取替え用。
CF式よりは安全性が向上しますが、屋外設置型への変更が良いです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

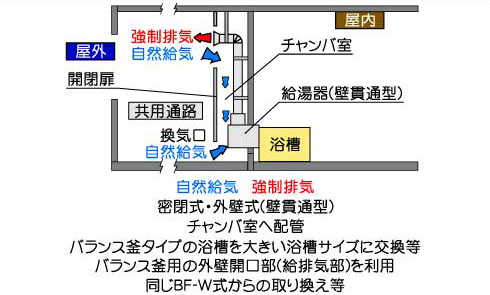

| 5-壁面貫通型 チャンバ式 チャンバ室内に接続 (配管有) |
| 既存BF式の開口部を給気・排気部に使用するので、給排気口の寸法・壁厚を考慮する |
| 給排気筒を建物の一部のチャンバ室内に接続して、自然通気力により、給排気を行う |
| 貫通型 |
密閉式 |
吸気 |
排気 |
置型 |
設置は外壁に
接してること |
|
| 屋外より |
屋外へ |
| 自然 |
強制 |
大きな浴槽サイズに変更(浴室内にバランス釜(給湯器)が有るため、浴槽サイズを変更)
メーカーによって、名称が違います。
既存BF-Ｃ式密閉式の改修用
既存BF-Ｗ式密閉式の改修用 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

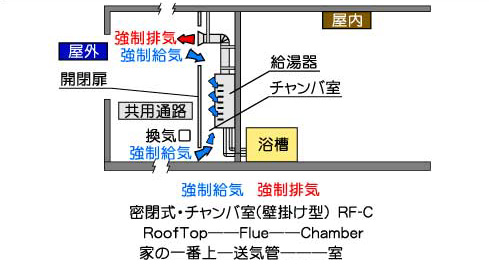

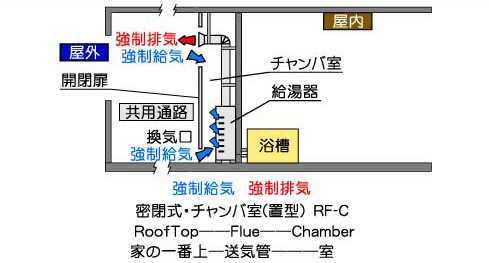

| 6-RF-Ｃ式 チャンバ式 (壁掛け型・置型) 風呂釜専用 (浴室隣接設置タイプ) (配管有) |
| (風呂釜専用) チャンバ室内に接続 |
| RF-C |
密閉式 |
吸気 |
排気 |
壁掛け型
置型 |
設置は外壁に
接してること |
|
| 屋外より |
屋外へ |
| 自然 |
自然 |
給排気管を外気に接する壁を貫通させ、自然通気により給排気をするもの
給排気口の寸法・壁厚を考慮する
給排気筒を建物の一部のチャンバ室内に接続して、自然通気力により、給排気を行う |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
