(6)集合住宅
(壁掛け型・パイプスペース・アルコーブ設置式・壁凹部設置式) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 1-RF式 (壁掛け型・置型) |
| 最近の戸建て・集合住宅に多いタイプ |
| RF |
密閉式 |
吸気 |
排気 |

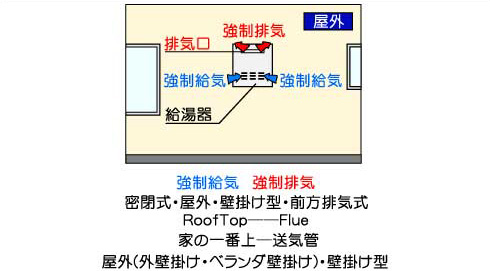

壁掛け型

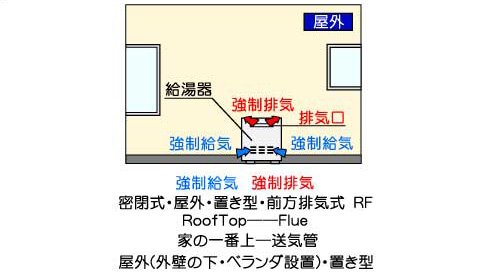

置型 |
外壁に設置 |
|
| 屋外より |
屋外へ |
| 強制 |
強制 |
給湯器を屋外に設置するので、給気・排気の動作不良の場合でも、不完全燃焼・排気
ガス排出
不良等の場合でもが危険回避度が高いです
屋外でも、仕切り板・屋根等で囲われた場所では、換気が不十分になる恐れがあるので
考慮が 必要です屋内には設置できません。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| FF |
密閉式 |
吸気 |
排気 |
壁掛け式 |
RF式(壁掛け型・置型)

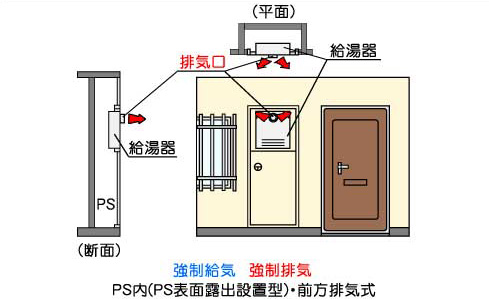

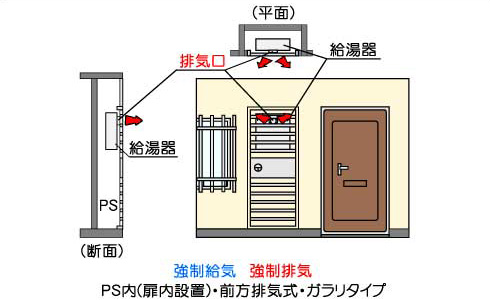

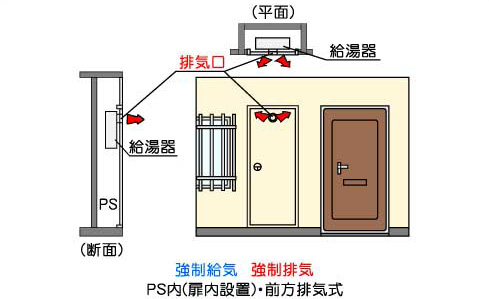

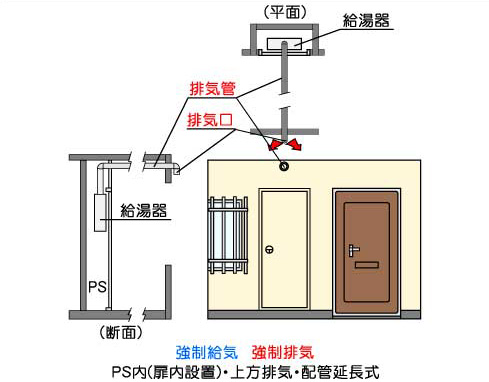

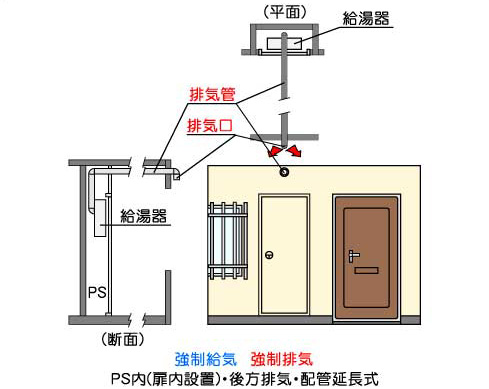

PS内設置式

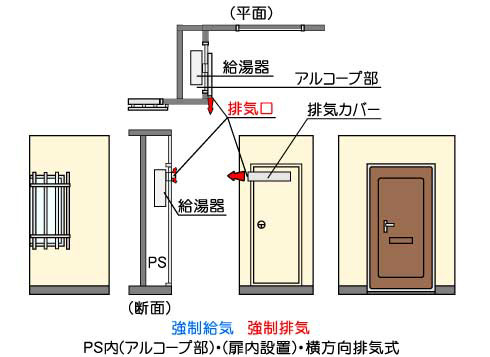

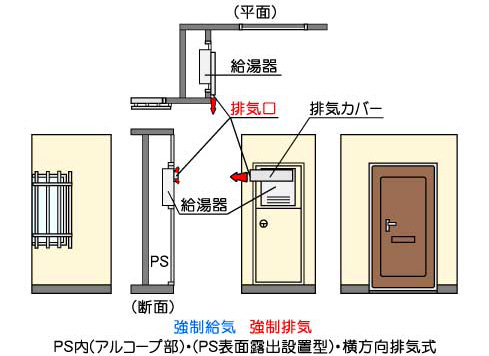

アルコーブ内設置式

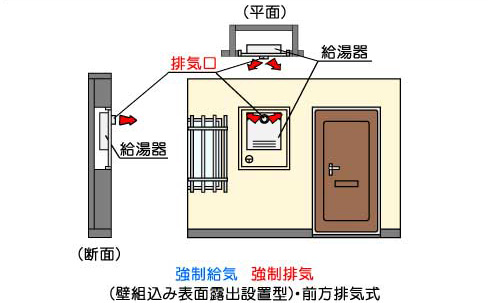

壁組込設置式(壁掛け型・ |
| 屋外より |
屋外へ |
| 強制 |
強制 |
集合住宅 (マンション)では建物内の格納場所に設置される
屋外設置型のように雨に対応するタイプとは異なる |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
